Bonjour, Nous avons des points communs... mais concernant les PC j'ai une pratique totalement différente : je me fais un point d'honneur à prolonger la vie de mes machines le plus longtemps possible. Et je minimise au max mon impact écologique. Je recycle les disques et autre matos si possible. Mon 2ème PC a lui 12 ans et reste pleinement fonctionnel (mais en win10) Cependant quand je dois acheter, je crée des stations puissantes et évolutives. (C'était mon métier). Moi aussi j'ai trop de projets en cours ! Il me faudrait des stagiaires... ;-) Et puis je n'accepte pas que Microsoft dise que c'est impossible. impossible n'est pas français ! Cordialement

Bonjour jmp, Nous avons la fibre expérimentale en commun ! Pour Win 11 , et autres MAJ, je n'ai jamais eu de problème puisque je changeais de PC pratiquement très souvent. (environs 30 à 40 en 40 ans). Depuis quelques années, comme j'avais 4 ou 5 PC en activité en même temps j'ai complètement changé de stratégie. Je n'achète plus que des mini-PC. Il suffit d'avoir une fois pour toutes un splendide écran (devenu indispensable) et un clavier. Ensuite on change de PC comme de chemise. Pour les expérimentations, je sui toujours en permanence sur 5 à 6 projets en même temps. Pour le moment j'essaye de chasser les moustiques (sujet à venir) et de la simulation optique. Amicalement.

Bonjour, Heureux de voir que tu expérimentes ma proposition (qui n'est qu'un clin d'oeil) Ma description n'était que pour lancer des idées. On pourrait se lancer avec des ressorts, ou des lames-ressorts (en bois/plastique) J'ai essayé également de mettre l'objectif devant un téléphone et cela fonctionne... (mais je suis actuellement sur d'autres manips) J'aime bien analyser les principes optiques, car on peut trouver des blocs utiles à d'autres choses. Une de mes réussites il y a qqs années: fab d'un 205mm ouvert à 2.0 ou un 300mm ouvert à 2.8 (que je n'ai pratiquement pas utilisés vu le poids incompatible avec mon age!) Bon, je retourne à mon passage à win11 (problématique car Microsoft juge mon PC trop vieux! -il n'a que 8 ans- ) (ma réponse est faite avec cette nouvelle installation) Cordialement

Bonjour tous, jmp, J'ai enfin reçu l'objectif. Cela change des livraisons en un jour d' Amazon! Je voudrais dire que ce "MAT" ( microscope acrobatique de terrain) fonctionne parfaitement. C'est la démonstration de base de l'usage des optiques corrigées à l'infini. Merci pour cette leçon pratique d'optique. Toutefois, c'est pratiquement inutilisable tenu à la main. Il faudrait au minimum un statif support réglable pour faire la MAP. Amicalement.

Bonjour, En effet, sur ce site, les prix changent d'un moment à l'autre. En fait, quel que soit le prix, on est toujours gagnant. Amicalement.

Bonjour, J'ai juste fait une correction (5X remplacé par 4x) A noter que le semi-apo coute €22.79 pour un nouveau client PS. Le 60x de la série est vraiment pas cher Cordialement

Bonjour jmp76, Je me suis lancé lentement dans ce projet. Je viens de recevoir mes 2 lunettes pour 10€ . Je commande de ce pas le ou les objectifs, je sais pas encore. Petite question : Rien à modifier dans ta description? Par exemple, tel objectif serait meilleur ou mieux adapté ? Amicalement.

Bonjour, Merci pour ces précieux conseils. J'achète très rarement en Chine, sauf si je ne trouve pas ici sur Amazon (Livré un jour et si cela ne va pas, réexpédié et remboursé ou remplacé sans frais) J'ai tellement de projets en cour que si je ne reçois pas mes pièces le lendemain ou max 48h, je passe à autre chose et je n'en ai plus besoin pour plusieurs mois et même parfois années. J' ai acheté une CNC en Chine, il faut savoir gérer son stress pendant des mois durant, en plus des autres délais, deux mois pendant lesquels la neige à bloqué l'usine etc. Pour les bricoles, quand les écarts de prix sont faibles je choisis Amz. A la "rentrée", si Dieu le veut, je reprendrais ce projet de microscope de poche. Amicalement.

Bonjour, Je donne le lien pour les 2 objets. Je les ai commandé en Chine sans aucun problème. Tu peux remarquer que le monoculaire a été reçu en 5 jours! C'est vraiment incroyable. J'ai commandé en même temps une dizaine d'objets à différents vendeurs, dans des lieux différents de Chine. Tous les petits paquets on été regroupé (en Chine ou chez le transitaire avant la Douane) et je jn'ai reçu qu'un seul paquet avec tous les objets (donc 10 petits paquets à l'intérieur) Le semi-apo a été un peu plus long (autre commande). Et je soupçonne un envoi depuis l'usine... (moins rapide) 11 jours cela, reste acceptable. J'ai trouvé depuis le même monoculaire à 1.75€ (port inclus! si ta commande atteint 10€) Il ne faut pas chercher ailleurs que sur Aliexpress. 1000x20 ne semble rien dire (sauf le dernier chiffre qui correspond au diamètre en mm) Donc 20 mm de diamètre et l'objectif RMS a également 20 mm. Chiffres approchés puisque j'ai pu placer les joints pour parfaitement centrer. Il existe des monoculaires droits mais probablement plus qualitatifs, mais d'un diamètre supérieurs qu'il sera difficile de coupler au semi-apo. PS j'ai acheté des monoculaires pour montrer à mes petits fils (première initiation, pas la peine de risquer du beau matériel) A la réception j'ai été tenté par l'expérience. Cordialement

Bonjour jmp76, Je te souhaite la bienvenue au Club, après t'y avoir inscrit de force. (Désolé) Bon, ton joli montage m'intéresse . Il est élégant de simplicité et vraiment pas cher! Pour l'objectif, il faut bien sûr passer par la Chine. J'ai cherché sur Amazon la lunette, et il n'y a rien de semblable. Il semblerait que ce genre d'appareil ne se vend plus en Europe. Il semblerait que ce modèle à prisme coudé soit remplacé par un prisme droit. Et puis les caractéristiques ne sont pas les mêmes 1000 c'est la focale et 20 le grossissement ? Le plus simple serait de te copier, mais il y a des délais avec la Chine, c'est pourquoi je cherche une version de remplacement. Et puis une version de la lunette plus droite permettrait de monter le microscope sur un simple dispositif à crémaillère. Je n'ai plus beaucoup de temps pour bricoler et je n'y vois pas grand chose, mais quand je vois un aussi élégant projet, çà me démange. amicalement;

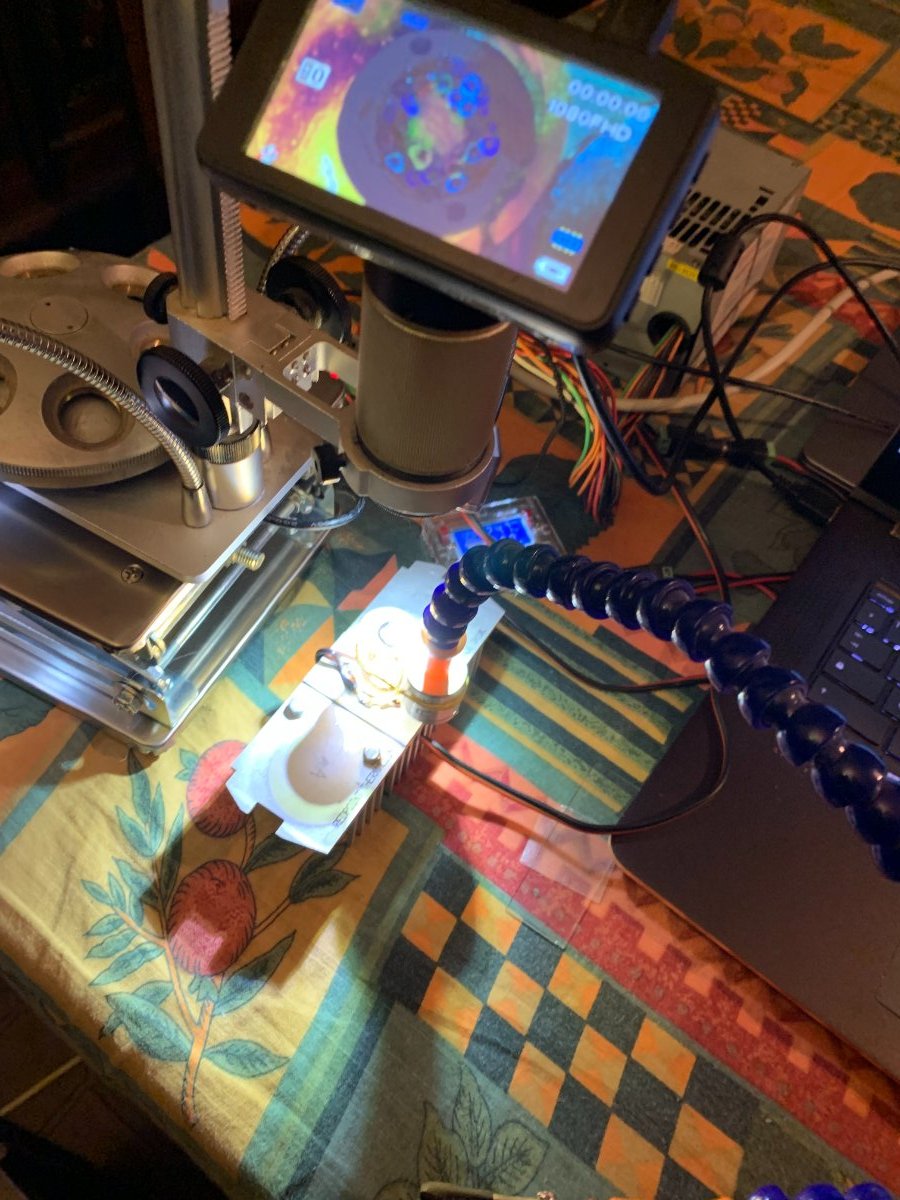

Bien sûr le papier-collant fait bricolage... on peut trouver un tube de bonnes dimensions pour faciliter l'échange d'objectifs. On peut aussi prendre du thermo-rétractable pour faire plus pro. Il me faut essayer avec un 2.5x infini. 20x comme grossissement (on se rapproche des loupes triplet Belomo plus faciles à utiliser) Il faudra, un jour, que je vous montre mon "banc macro avec téléphone)" Photos et films avec grossissement 10x toujours pour le voyage. Cordialement

Super bonne idée 👍

Bonjour, J'ai réussi à me fabriquer un petit microscope pour 28 €. Et celui-ci comporte un objectif semi-apo neuf! L'idée (géniale!) est de décomposer un microscope en - objectif infini - Lentille de tube 200 mm (doublet) - oculaire de 25 mm (10x) Or les 2 derniers postes constituent également ce qu'on appelle une jumelle (un monoculaire). En effet chaque élément de jumelles se décompose en - Lentille frontale (dit objectif) de 200 mm : c'est un doublet - Ocullaire (soit 25 mm de focale) Me baladant souvent sur Aliexpress, j'ai pu regrouper un objectif de microscope semi-apo 25.79€ et u monoculaire de 2.19€ On peut obtenir qqs détails supplèmentaires ici http://pichotjm.free.fr/Docu/Microscopie/Mini-microscope-voyage/_Mini-microscope-voyage.php Cela fonctionne également avec un semi-apo 10x mais cela devient délicat à obtenir une image stable. Cordialement

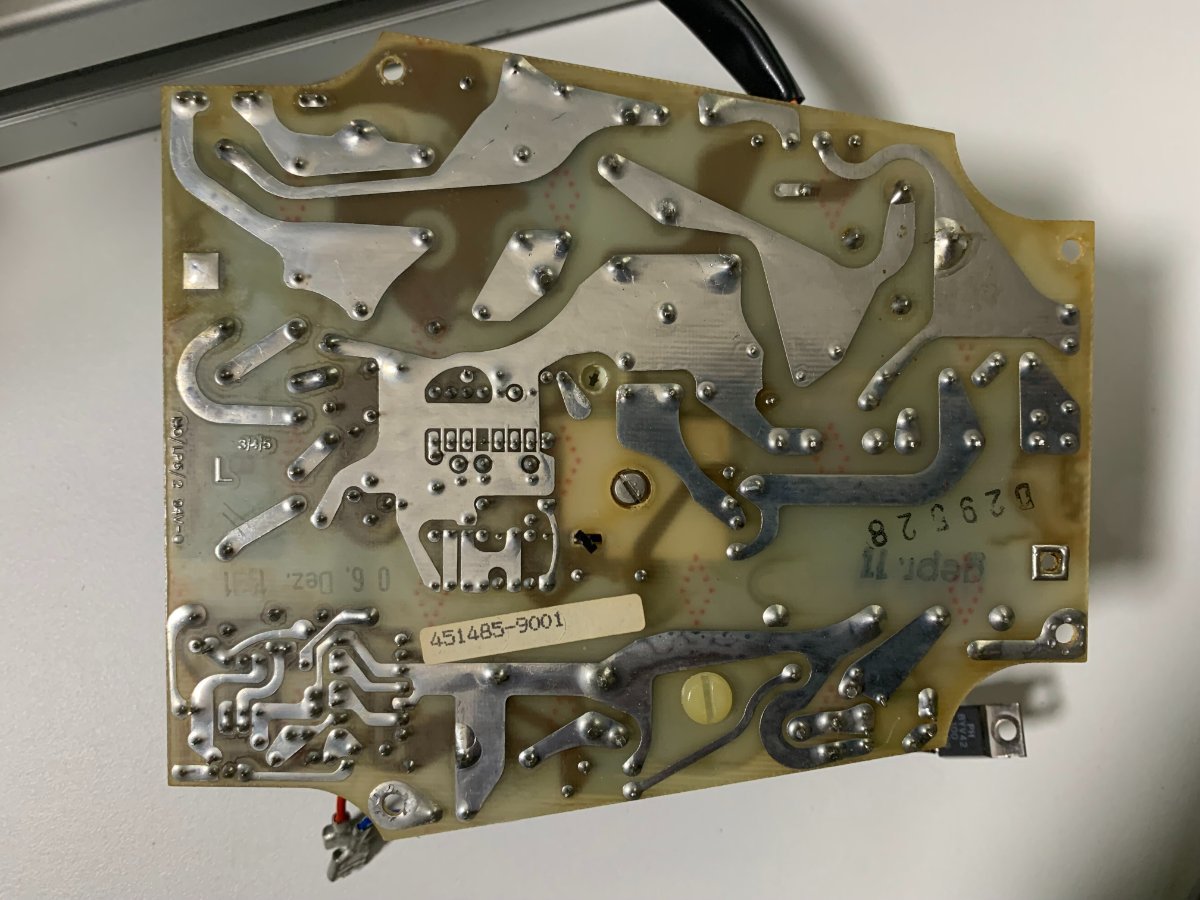

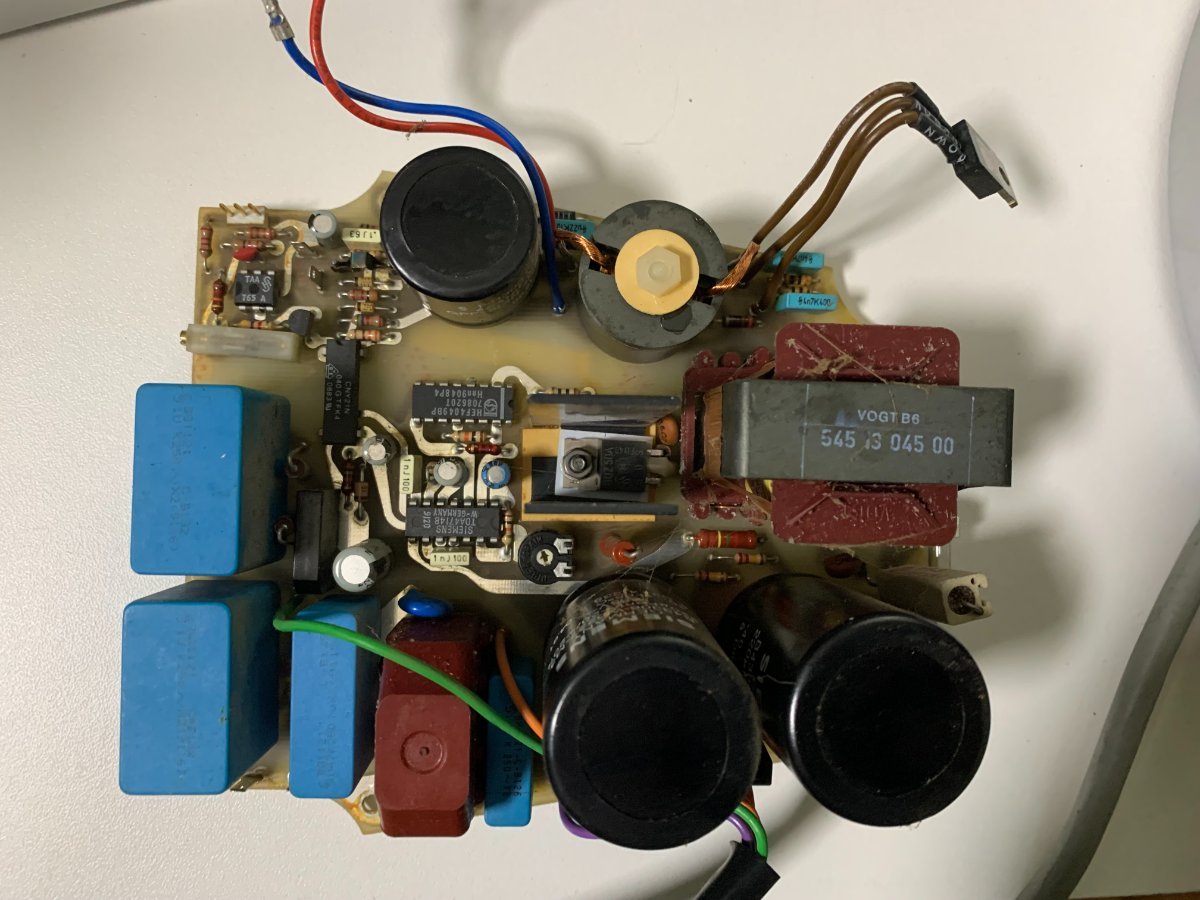

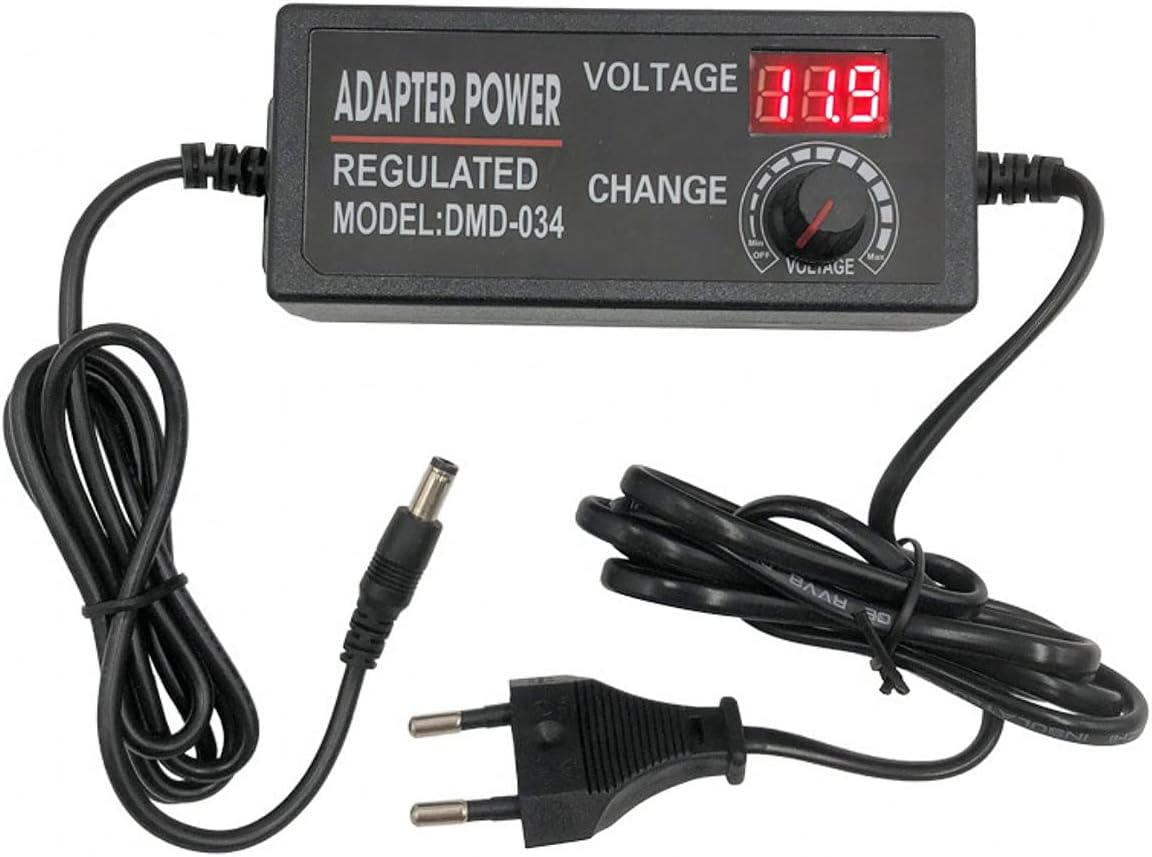

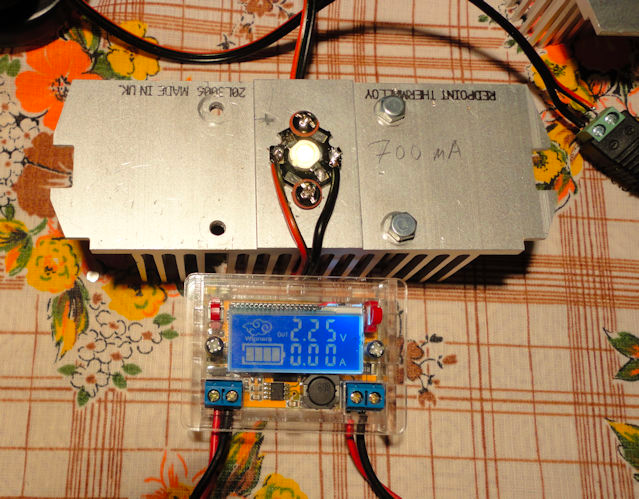

Bonjour, (Vous pouvez répondre à ce sujet : il suffit de vous inscrire au Club une fois pour toutes.) J'ai essayé de dépoussiérer un vieux microscope qui fonctionnait très bien: Pas de lumière . Ampoule testé : OK Les deux fusibles du 220 V HS Remplacement des deux fusibles : immédiatement HS Démontage de l' alimentation : rien de visible rien n'a chauffé (pas de traces de surchauffe) Il faudrait que je me lance dans un dépannage,je suppose que certains des condo ont séché et sont en court-jus. Il faudrait les dessouder et les tester, c'est trop de travail, j'estime que cela ne vaut pas la peine. J'ai donc acheté une petite alim variable 0/12V CC à quat'sous. CAS DE FIGURE: L'ampoule 12 V 50 W (ou 100W au choix) va maintenant fonctionner en CC , cela ne doit pas poser de problème immédiat, mais à la longue, le fonctionnement en alternatif d'un filament est plus rationnel. Peut-on imaginer d'inverser la polarité de la sortie de l'alim de manière cyclique ? Peu importe la fréquence. Amicalement;

Bonjour, ChatGPT m'indique: J'ai souvent entendu qu'on utilisait la coupe AT en électronique... La piste qui consistait à utiliser un quartz de fréquence semble sans intérêt. Il va falloir détecter l'axe Z, puis tailler avec précision. Cordialement

Merci JM pour ces précisions. J'en étais au même stade que toi. J'e viens d'essayer les explications de Chat GPT : c'est très clair et cela semble cohérent. Reste à recouper ces informations pour savoir si l'explication est correcte. Chat GPT : Le quartz est un cristal anisotrope qui possède des propriétés optiques et piézoélectriques distinctes, chacune liée à ses axes cristallographiques. Comprendre la relation entre l'axe optique du quartz et son axe piézoélectrique est crucial pour son utilisation dans des applications spécifiques, telles que les dispositifs optiques et les oscillateurs à quartz. 1. Axes Cristallographiques du Quartz : Le quartz appartient au système cristallin trigonal (groupe d'espace P3121P3_121P3121 ou P3221P3_221P3221), et il est généralement décrit par trois axes principaux : Axe Z : C'est l'axe optique principal du quartz, également appelé l'axe de symétrie de troisième ordre ou l'axe trigonal. C'est l'axe autour duquel le cristal est symétrique dans le plan basal. Axes X et Y : Ce sont des axes secondaires perpendiculaires à l'axe Z dans le plan basal. Ils sont souvent utilisés pour désigner des directions perpendiculaires au Z. 2. Axe Optique du Quartz : Axe Z (ou axe c) : C'est l'axe optique du quartz. La biréfringence du quartz se manifeste principalement le long de cet axe. Lorsque la lumière polarisée traverse le quartz le long de l'axe Z, elle n'est pas décomposée en deux rayons polarisés orthogonalement, car c'est un matériau uniaxe. Cette propriété est exploitée dans les prismes de Nomarski et autres dispositifs optiques. 3. Axe Piézoélectrique du Quartz : Axe X ou Y : La propriété piézoélectrique du quartz, c'est-à-dire sa capacité à générer une charge électrique sous contrainte mécanique (ou vice versa), est principalement observée le long de l'axe X (ou parfois Y, en fonction de la coupe du cristal). Cette propriété est largement utilisée dans les dispositifs tels que les oscillateurs à quartz et les capteurs piézoélectriques. 4. Relation entre l'Axe Optique et l'Axe Piézoélectrique : Orientation Différente : L'axe optique (Z) et l'axe piézoélectrique (X ou Y) sont perpendiculaires l'un à l'autre. L'axe optique Z est l'axe principal du cristal, autour duquel le quartz présente une symétrie de révolution, tandis que les axes piézoélectriques sont dans le plan basal perpendiculaire à cet axe. Application Pratique : Lors de la fabrication de dispositifs, le cristal de quartz est coupé selon des orientations spécifiques par rapport à ces axes pour optimiser ses propriétés piézoélectriques ou optiques. Par exemple : Coupe AT : Utilisée pour les oscillateurs à quartz, cette coupe est réalisée à un angle spécifique par rapport à l'axe Z (optique) et est orientée pour exploiter les propriétés piézoélectriques le long de l'axe X. Coupe Z : Cette coupe est perpendiculaire à l'axe Z et est utilisée dans des dispositifs qui exploitent la biréfringence. 5. Applications : Dispositifs Piézoélectriques : Dans ces dispositifs, il est crucial de bien orienter le quartz pour maximiser l'effet piézoélectrique, ce qui se fait en alignant les axes X ou Y selon l'application. Optique : Pour les applications optiques comme les prismes ou les dispositifs de polarisation, l'orientation du cristal est choisie pour aligner l'axe Z avec la direction de propagation de la lumière. 6. Conclusion : Le rapport entre l'axe optique du quartz et son axe piézoélectrique réside dans leur orientation perpendiculaire au sein du cristal. L'axe Z, responsable des propriétés optiques, est distinct des axes X ou Y, responsables des propriétés piézoélectriques. Cette distinction permet d'exploiter le quartz pour différentes applications en fonction de la coupe du cristal et de l'orientation choisie par rapport à ces axes. Amicalement.

Bonjour, En électronique, on a besoin de résonateurs. Le quartz permet cette fonction, car c'est un élément à forte piezoélectricité: En gros, on met une tension et l'élément se dilate/s'allonge. Si on retire la tension, l'élément se rétracte et va fournir du courant. Cet élément permet alors "de jouer au ping-pong", avec une fréquence qui dépend des dimensions. Il faut donc rechercher les axes du cristal pour obtenir un effet piezo maximum. Il est probable que les axes optiques et piezo soient les mêmes, mais cela reste à vérifier. (ils peuvent aussi être perpendiculaires) [dans les années 40, on recherchait de la précision pour les fréquences. Cela n'était possible qu'en augment le Q des oscillateurs. D'où la recherche des axes qui permettaient d'améliorer ce Q -> stabilité 10-5 environ. Qqs Hz dans la bande des OC) Une autre information importante, est qu'une fréquence élevée (genre 30MHz) impose un quartz très petit. A contrario, un quartz avec une basse fréquence aura une taille importante. J'ai un 100KHz qui fait 3cm. (le boitier métallique). Ce genre de cristal devrait pouvoir vous aider dans la fabrication d'un prisme... (plus qu'une face à roder) Ce qui m'inquiète, c'est l'existence de quartz de ~32KHz dans les montres... Voilà de quoi réfléchir un peu... (on peut aussi consulter les travaux de la famille Curie, parents et frères) Cordialement

Passionnant ! Merci

Bonjour JM, Un document émouvant ! On voit avec quel soin sont réalisés les composants électroniques de l'époque, participant à l'effort de guerre. On peut en tirer quelques informations précieuses rarement décrites sur la sélection et la détermination de l'ace des cristaux. J'avais exploré la voie de la réutilisation des quartz électroniques, mais le but recherché en électronique est d'obtenir une fréquence précise qui dépend de l'épaisseur, mais je ne saisis pas bien le rôle de l'orientation du quartz en électronique., pour extrapoler vers l'optique. En tout cas, un GRAND MERCI ! Amicalement. PS : Pour la diffraction aux rayons X, c'est raté. Mes Microscopes Electroniques qui auraien permis cela sont en cours de démantèlement.

Bonjour à tous, Je viens de voir un excellent documentaire sur Youtube concernant la taille des quartz utilisés (pendant la dernière grande guerre) dans les postes de radio. Le quartz était considéré comme stratégique car il permettait d'accorder parfaitement émetteurs et récepteurs. On pouvait obtenir une précision des fréquences d'environ 10-5. Souvenez-vous des ajustements pénibles avec des capacités variables... Le document décrit comment trouver l'orientation du cristal, les différentes tailles intermédiaires, et les ajustements finaux. C'est un processus compliqué! La taille de prismes va devoir s'en inspirer. https://www.youtube.com/watch?v=duZlWWwxIPQ Bon courage

Bonjour Michel Je n'ai pas trop le temps ni les connaissances pour suivre cet atelier , mais félicitations pour ton très beau travail et ta patience ! Amitiés JMC

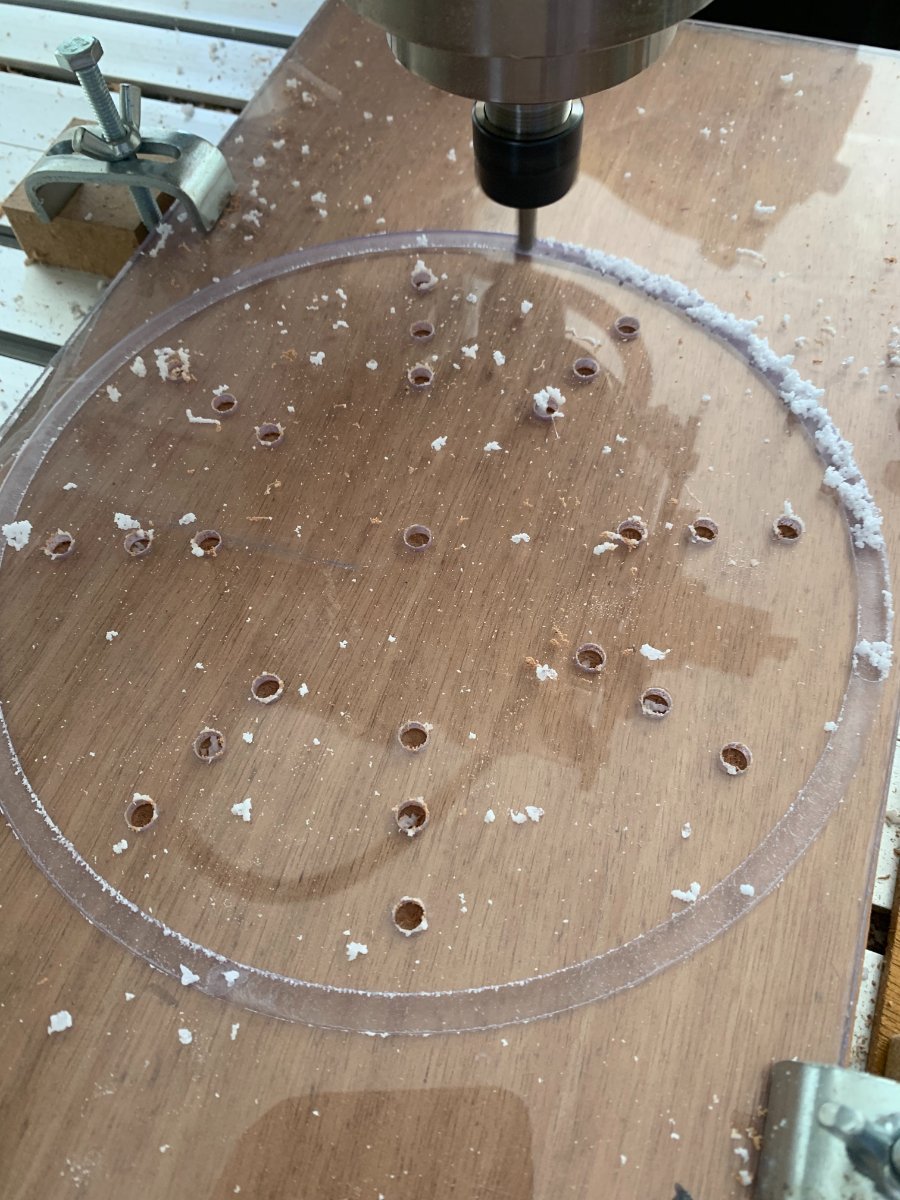

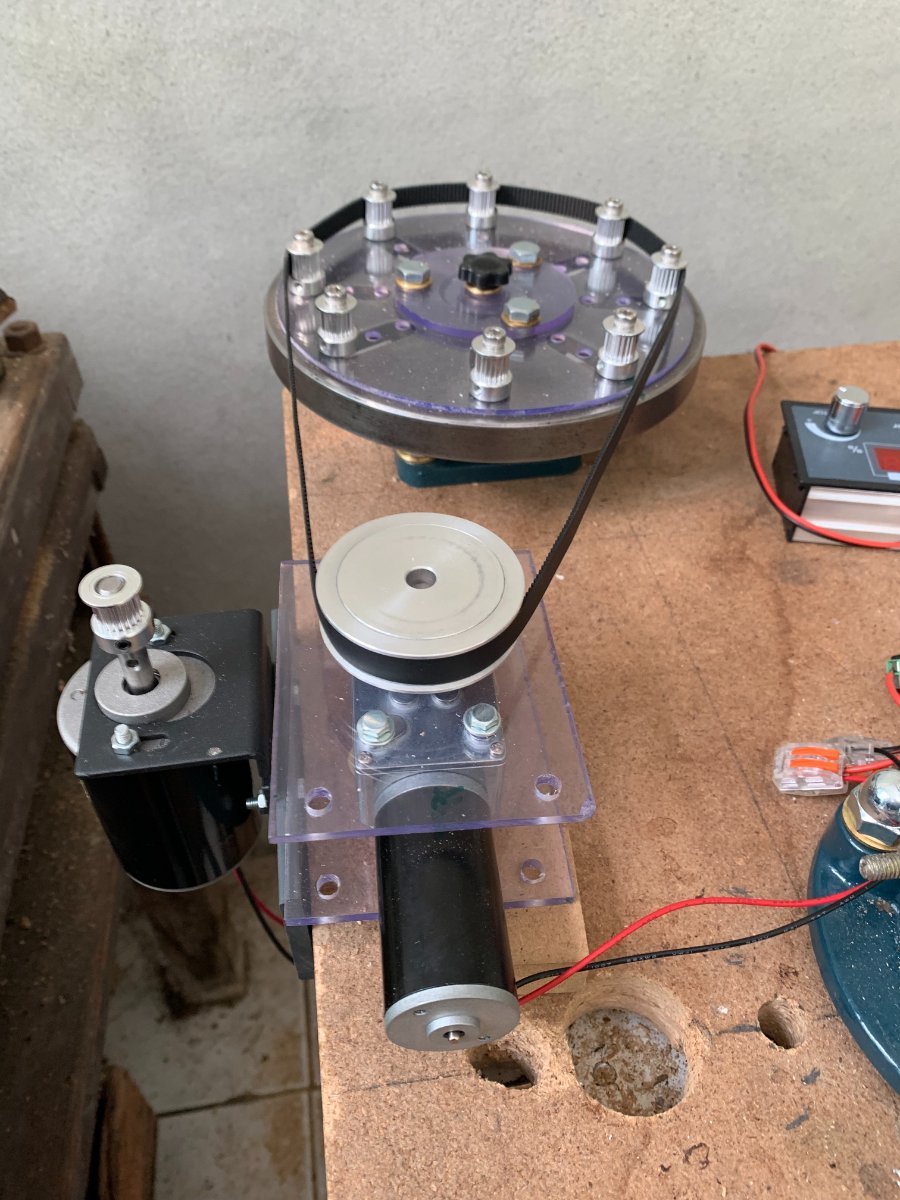

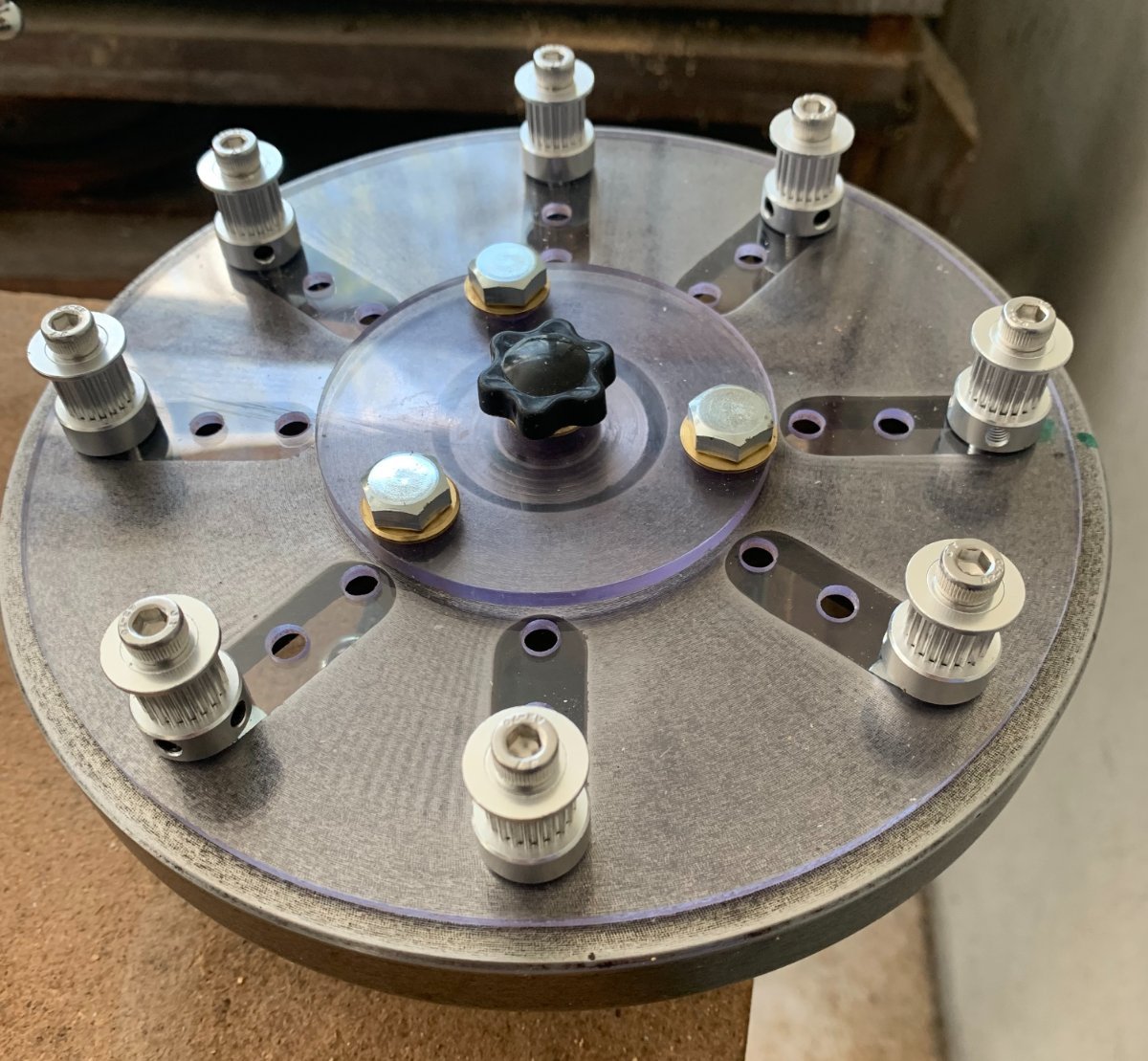

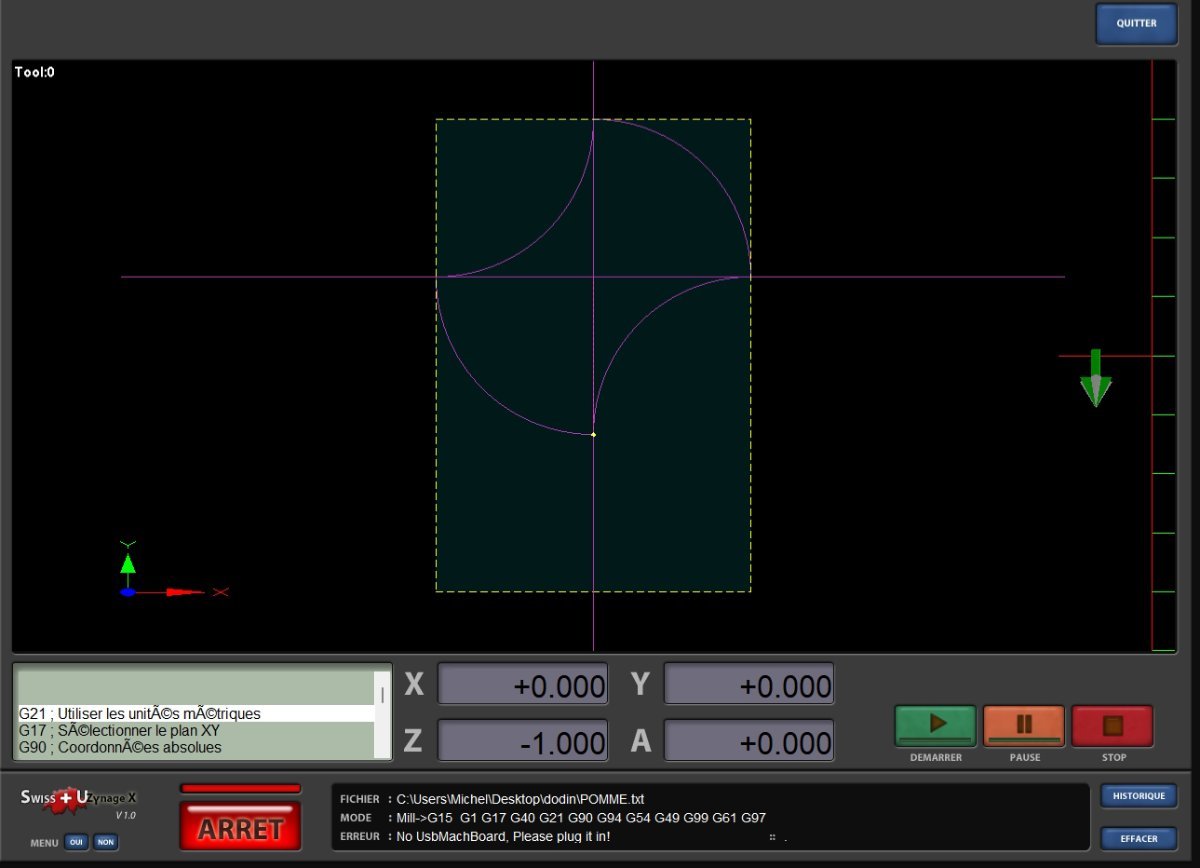

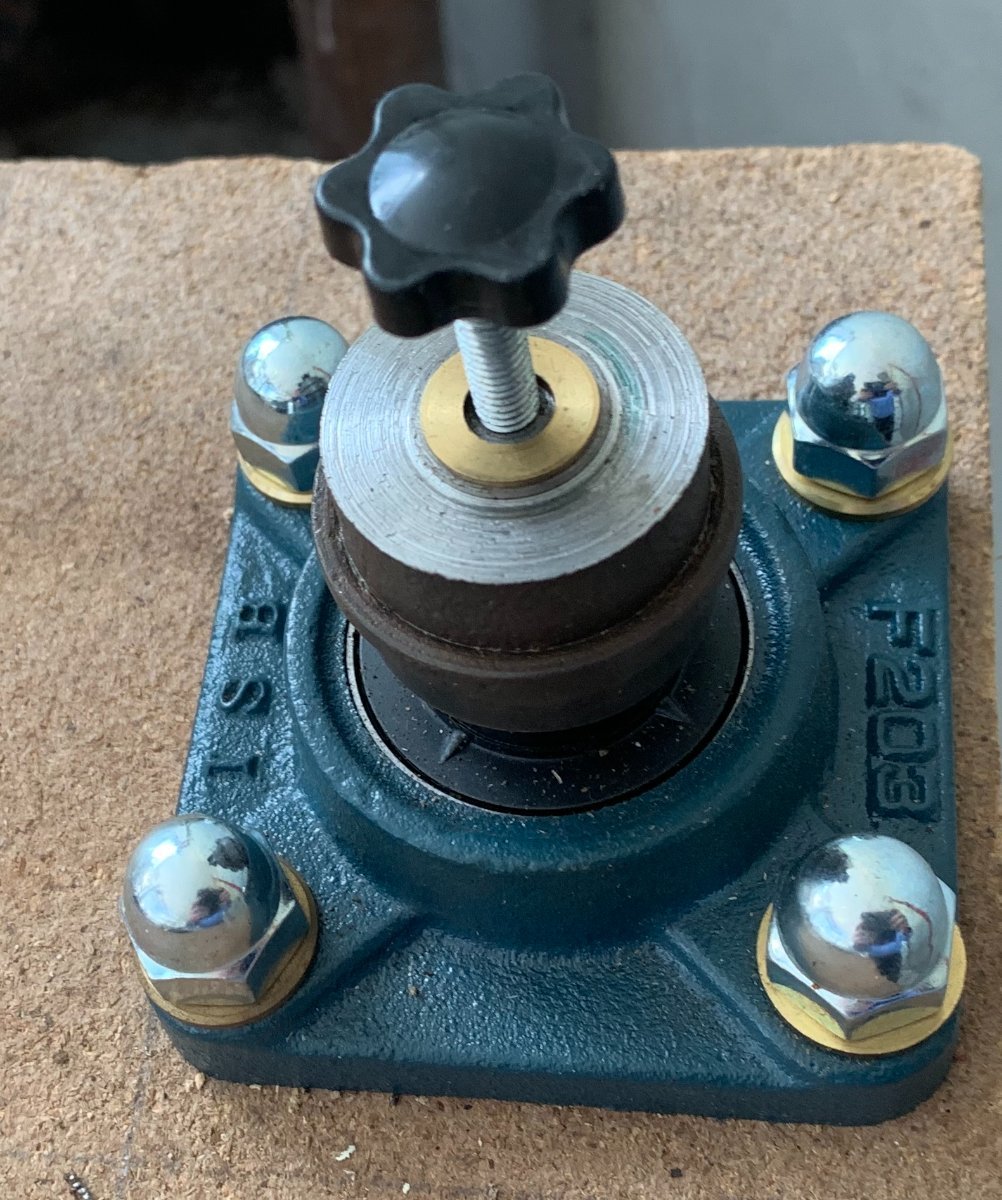

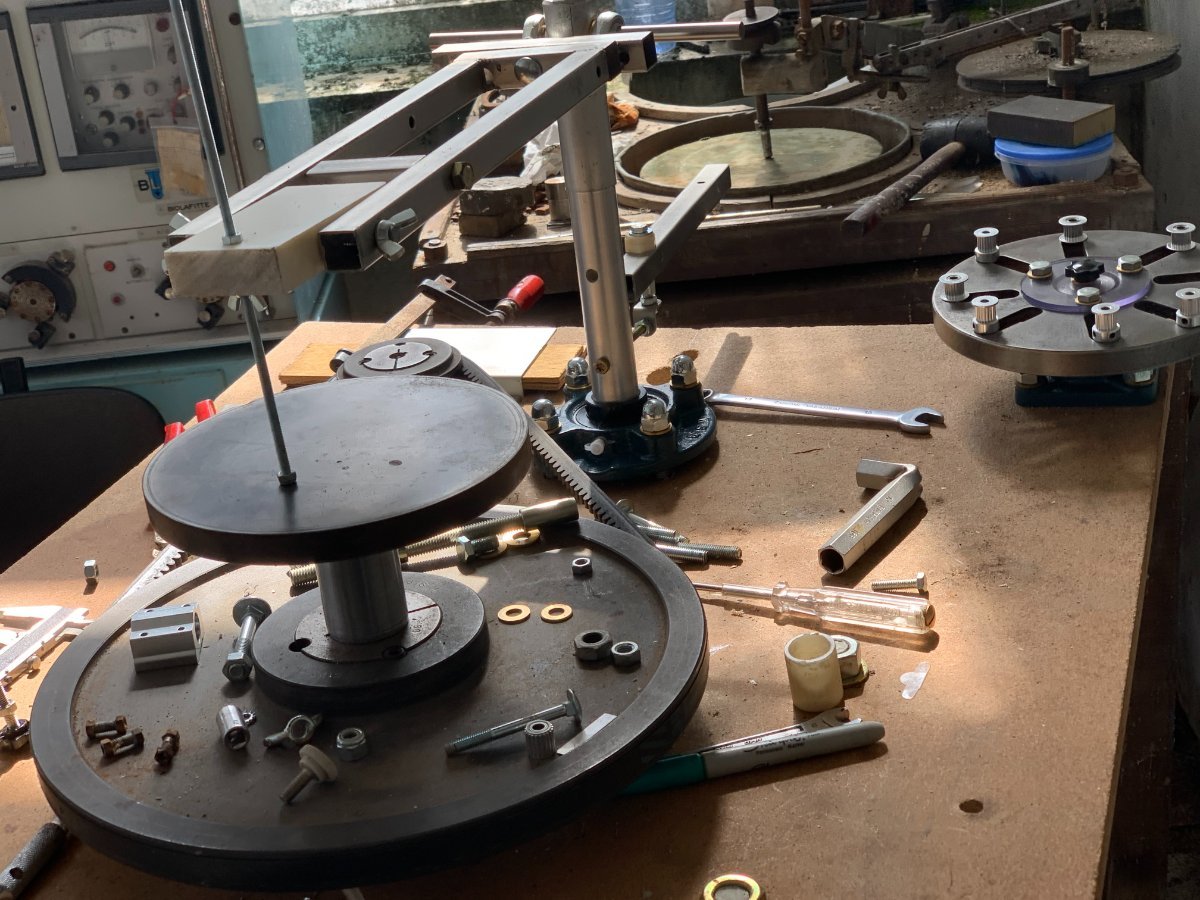

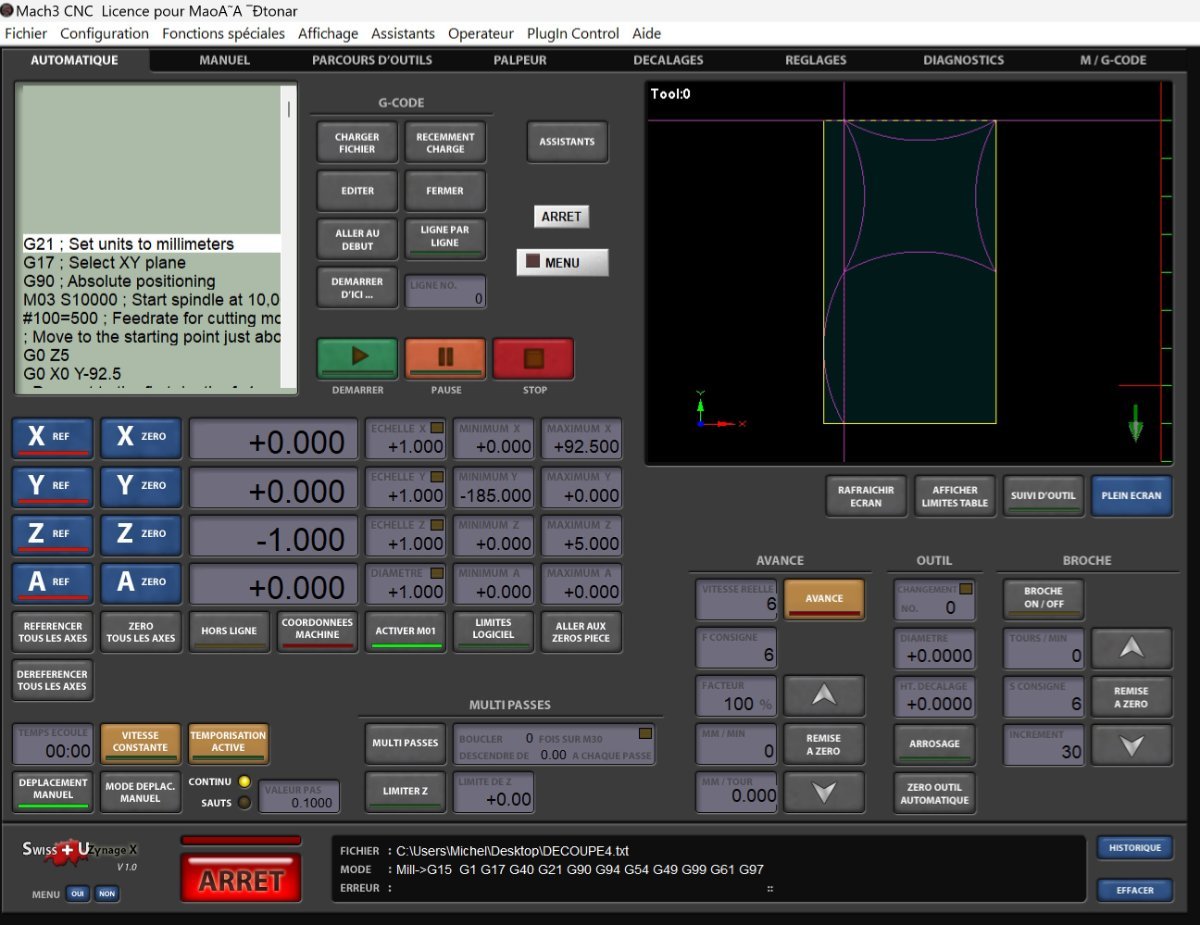

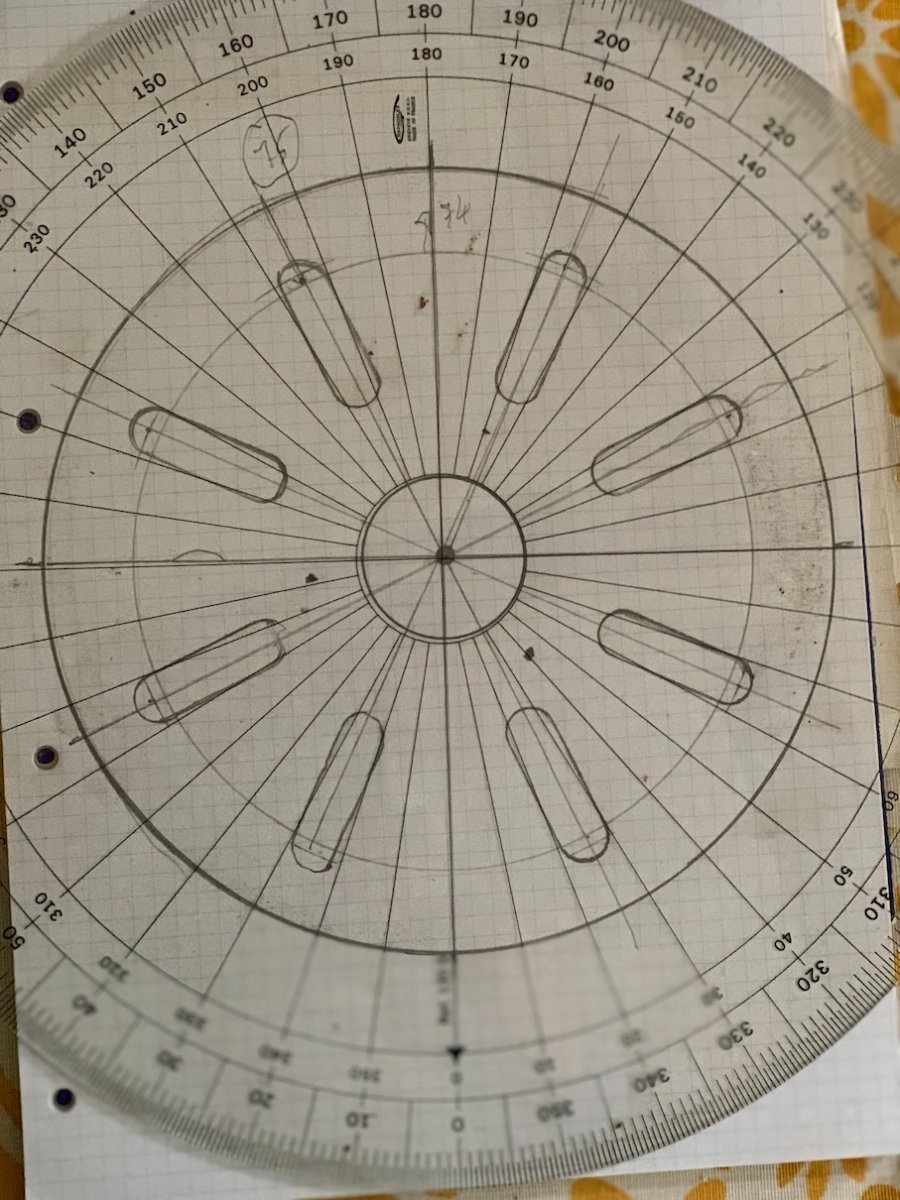

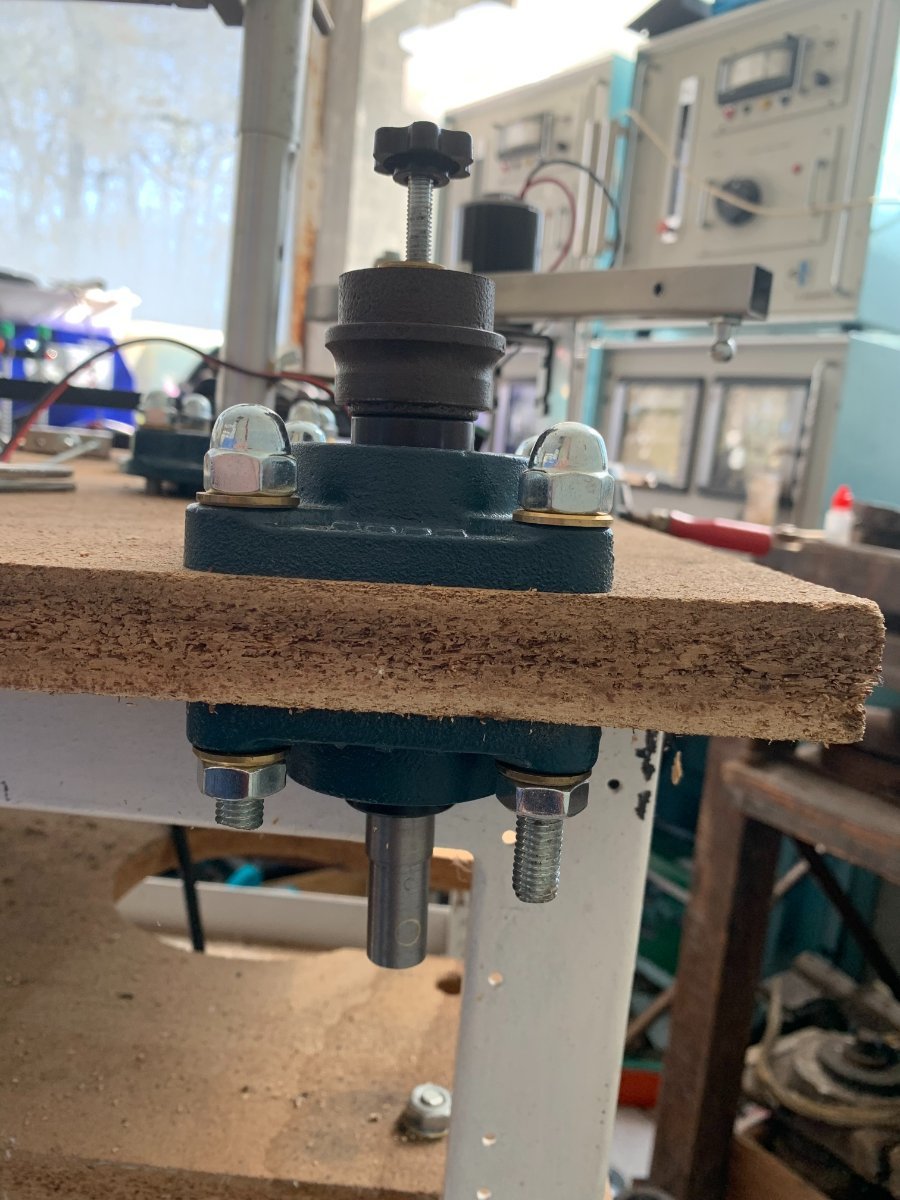

Bonjour, Bien que je ne fasse pas que çà, je m'y remets de temps en temps. Fabriquer une courroie GT2 : Il faut d'abord une certaine destérité que je n'ai pas. Il y a donc un point dur à la soudure mais cela passe les dents. Il existe l'autre solution de travailler avec de la courroie cylindrique en PU qui se soude à la chaleur plus facilement. Seulement il faut fabriquer des poulies pour courroie cylindrique ce qui est quand même facile à la CNC. J'ai fabriqué cet après midi des disques (pour d'autres usages) en contreplaqué de 18 mm et de 280 mm de diamètre. Cela se fabrique très facilement en toutes dimensions avec une précision remarquable (dont on n'a pas besoin) Moteurs : J'avais un moteur CC mais même avec une poulie motrice de 22 dents et un variateur de vitesse, il était trop rapide pour une oscillation de 1 tour /seconde. Par contre mon moteur CC avec réducteur était trop lent. Je lui ai donc mis une poulie d'une 60 aine de dents, et ce coup-ci, cela fonctionne très bien avec le variateur. Il n reste plus qu'à le fixer à la place de l'autre. Ah oui ! J'ai voulu une fois de plus mettre Chat-GPT à contribution, vous vous en doutesz c'est catastrophique. Deux cercles concentriques, c'est à dire avec un centre commun, il ne sait pas faire, il en est arrivé à me faire une jolie spirale. A+

D'accord, Il ne faut pas se fier aux apparences, je suis un piètre bricoleur, mais i je suis coriace, alors quand ce n'est pas çà, je recommence. Pour les angles, je vais demander à ceux qui savent. Amicalement.

Mon idée n'était pas de dire que c'était joli, mais une belle maitrise technique. La fabrication de pièces planes en astronomie, n'est pas toujours la plus facile. La difficulté est réduite du fait que les pièces sont souvent assez petites, ce qui devrait être le cas pour des prismes. Pour moi la difficulté est dans l'orientation du cristal (nous en avions déjà parlé), et les angles très faibles, mais qu'il faut connaitre. A+ JM
